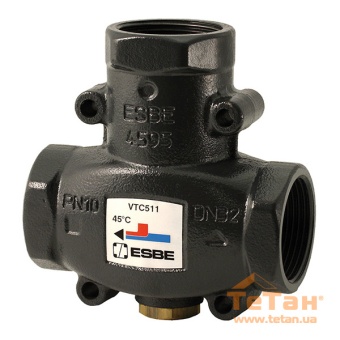

Клапан трехходовой термостатический ESBE VTC511, DN25-32, 50-75°С

Термостатический трехходовой смесительный клапан ESBE VTC511 используется для повышения температуры обратной линии твердотопливного котла. Это способствует защите котла от низкотемпературной коррозии и повышает срок эксплуатации оборудования. 3-ходовой клапан ESBE VTC511 устанавливается соответственно на обратную линию котла и не требует настроек в байпасном трубопроводе.

Термостатический 3-ходовой смесительный клапан ESBE VTC511 сконструирован для защиты твердотопливного котла при слишком низкой температуре теплоносителя обратного трубопровода. Поддержание высокой и устойчивой температуры теплоносителя обратного трубопровода способствует повышению коэффициента полезного действия котла, снижает образование конденсата и увеличивает срок его эксплуатации. Клапан трехходовой ESBE VTC511 применяется в отопительных устройствах, где котлы, работающие на твёрдом топливе мощностью до 150 кВт, используются для запитки накопительных баков. Клапан устанавливается или на обратном трубопроводе к котлу (60°C). Это упрощает схему трубопроводов для расширения.

Функционирование ESBE VTC511

Клапан ESBE VTC511 не требует настройки в байпасном трубопроводе. Работоспособность клапана не зависит от его позиции. Трехходовой термостатический клапан ESBE VTC511 содержит термостат, который начинает открывать подсоединение А при температуре исходящей смешанной воды соединения AB, равной 60 °C. Подсоединение B полностью закрывается, когда температура подсоединения A превышает номинальную температуру открытия на 10 °C. VTC511 поставляется с внутренней резьбой.

Теплоноситель для ESBE VTC511

Для защиты от замерзания допускается использовать теплоноситель с содержанием гликоля и незамерзающими жидкостями, нейтрализующими растворенный кислород, с концентрацией гликоля до 50 %. При добавлении гликоля к теплоносителю-воде, увеличивается вязкость и изменяется теплоемкость такого теплоносителя, поэтому это необходимо учитывать при выборе термостатического смесителя. Если добавляется 30 - 50 % гликоля, то максимальный выходной эффект клапана уменьшается на 30 - 40 %. Более низкая концентрация гликоля может не оказать защитного действия.

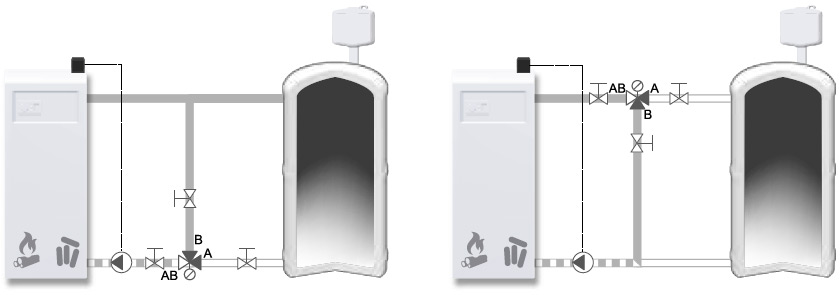

Схема монтажа ESBE VTC511

Сервис и обслуживание ESBE VTC511

Рекомендуется устанавливать на соединениях 3-ходового клапана ESBE VTC511 запорные устройства. Это облегчит дальнейшее сервисное обслуживание. При обычном режиме эксплуатации нет необходимости в обслуживании термостатического смесительного клапана. Однако при необходимости можно легко заменить термостаты.

Вы можете заказать и купить термостатический трехходовой смесительный клапан ESBE VTC511 для твердотопливного котла обратившись по телефону ✆ (044)362-33-00.
