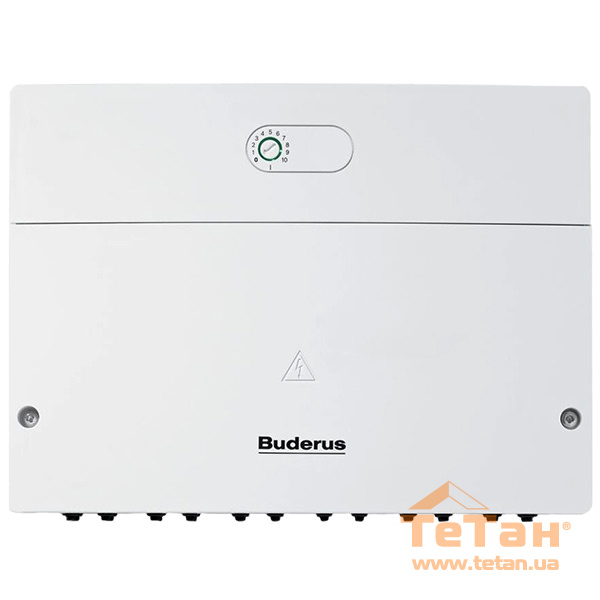

Солнечный модуль гелиосистемы Buderus MS200 для Logamatic EMS plus

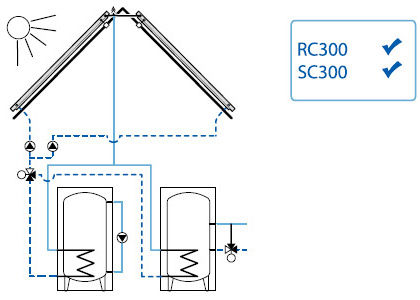

Схема работы гелиомодуля Buderus Logamatic МS200 для солнечного
приготовления горячей воды / поддержки отопления /
подогрева бассейна

Солнечный модуль Buderus EMS plus MS200 гелиосистемы для приготовления горячей воды и поддержки отопления или других отопительных установок до 3 солнечных потребителей, с двумя гелиополями. Предназначен для использования в отопительных установках с шиной Logamatic EMS plus. Простое управление и обслуживание достигается благодаря отображению гидравлической схемы на пульте управления RC300. Также возможно использование с автономным пультом управления SC300. Гелиомодуль MS200 обеспечивает оптимальную интеграцию гелиосистемы к существующей системе отопления – быстро и легко интегрируется, не требует дополнительного пространства для установки.

Особые указания по проектированию MS200

В комбинации только с пультом управления RC300: максимально 1 солнечный функциональный модуль MS200 на одну отопительную систему. Дополнительный функциональный солнечный модуль MS100 необходим в зависимости от выбранной гидравлической схемы. Не комбинируется с функциональными модулями MM10, SM10, WM10 и пультами управления RC25, RC35. Также возможно использование с автономным пультом управления SC300 для отопительных установок не имеющих шины передачи данных EMS plus.

Функции Logamatic MS200

• Управление солнечной установкой для приготовления горячей воды или поддержкой отопления, до 3 потребителей.
• Автоматический контроль функций солнечной установки – индикация сообщений о неисправностях.
• Переключение между 2 солнечными потребителями через насос или клапан, переключение на 3 потребителя через клапан.
• Управление работой солнечного насоса через сигнал PWM или 0-10 В.
• Функция гелиооптимизации при приготовлении горячей воды. Учет пассивной солнечной инсоляции при больших площадях окон для дополнительной экономии топлива.
• Оптимизированное заполнение термосифонного бака Double Match Flow.
• Единый пульт управления RC300 или использование с автономным пультом управления SC300 для теплогенератора и солнечной установки.
• Внешний теплообменник в контуре солнечного коллектора с отдельным управлением первичным и вторичным насосом через пульт управления RC300.
• Ежедневный подогрев до 60 °C и термическая дезинфекция посредством перегрузочного или смесительного насоса.
• Отображение солнечной производительности посредством внутреннего учета или дополнительного теплового счетчика.
• 3 входа для подключения датчиков NTC:
  – 2 выхода PWM/0-10 В;
  – 3 выхода для насоса, 230 В;
  – 2 выхода для переключающего или трехходового клапана;
  – 2 входа для теплового счетчика.

В комплектации с дополнительными датчиками и / или трехходовыми переключающими клапанами можно выбрать различные функции в зависимости от типа гидравлической схемы, например:

• Бак с настраиваемым приоритетом.
• Перегрузка бака через дополнительный солнечный насос (2 потребителя) или клапан (3 потребитель).
• Функция подогрева бассейна.
• Второе коллекторное поле (восток/запад).
• Солнечная поддержка отопления со смешанным регулированием температуры подачи.
• В системах с одним отопительным контуром можно обойтись без смесителя отопительного контура (Premix Control).
• Перегрузка бака предварительного нагрева в бак первой готовности.
• Перегрузка буферной емкости солнечного нагрева в бак первой готовности с внутренним теплообменником.

Установка, монтаж, сервис, доставка Logamatic EMS plus MS200

Компания ТЕТАН производит сервис, пусконаладку и монтаж солнечных модулей Logamatic EMS plus MS200, а также установку оборудования на возобновляемых источниках энергии в Киеве, Киевской области и других городах Украины.

Купить функциональный гелио модуль Buderus MS200 по доступной цене Вы можете связавшись с нашим call-центром по телефону ✆ (044)362-33-00, а также посредством заказа через сайт.
