Как подобрать диаметр трубы по мощности контура?

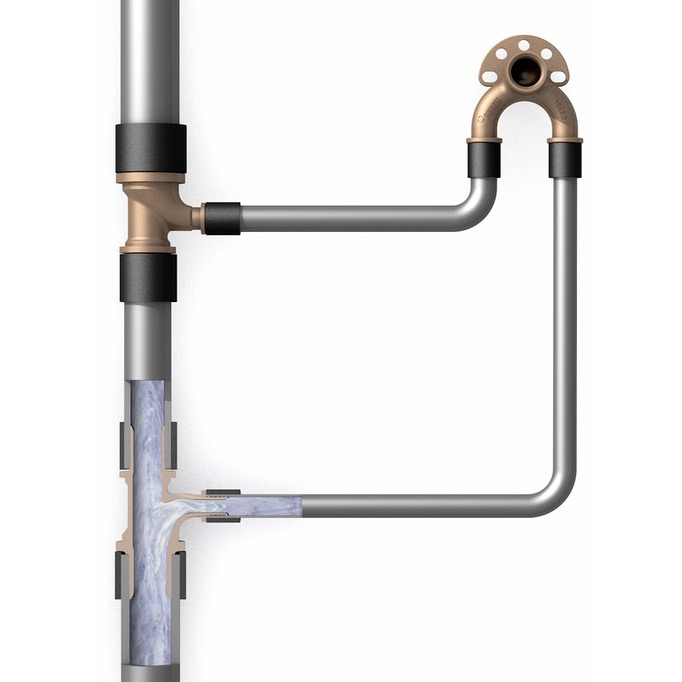

После выбора схемы и комплектации оборудования, возникает вопрос: "А какой трубой это все обвязывать?". Для быстрого подбора необходимого диаметра трубы по мощности контура, подойдет представленная таблица. Она справедлива для нижеприведенных условий.

Условия:
• Перепад темперадур между подающей и обратной линиями составляет 20°С.
• Скорость теплоносителя в трубопроводе составляет 0,8 м/с. Это обеспечивает уровень шума ниже 40 дБа, а значит подходит для использования в частных домах.

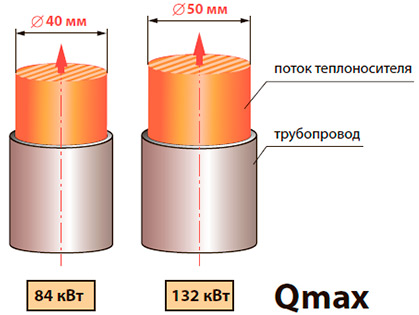

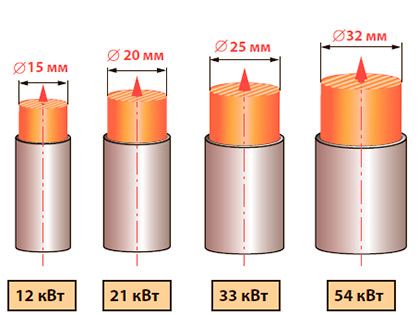

Таблица для подбора диаметра труб

Пример №1:
Надо подать от насосной группы Meibes D-UK 25 в систему радиаторного отопления мощность 40 кВт.
Значит к этой группе надо подвести трубопроводы подающей и обратной линий с ДУ 32 мм.

Пример №2:
Надо от насосной группы Meibes D-MK 25 мм в систему теплого пола подать мощность 20 кВт с ΔT = 10°С.
На ΔT = 20°С подошел бы трубопровод Ду 20 мм, а для перекачки вдвое большего расхода при ΔT = 10°С надо взять трубопровод на 2 типоразмера больше, т.е. Ду 32 мм.

Примечания:
• Указанные диаметры трубопровода являются внутренними диаметрами трубопровода. Внешний диаметр может отличаться в зависимости от толщины стенки трубы.
• Локальные заужения в виде арматуры с меньшим диаметром, которые могут устанавливаться на данном трудопроводе, не оказывают существенного влияния на перекачиваемую мощность. Допускается заужение на 1-2 типоразмера ниже диаметра магистрали.
