      Как подобрать гидрострелку для системы отопления?

      Как подобрать гидрострелку для системы отопления?
      12 Января 2017

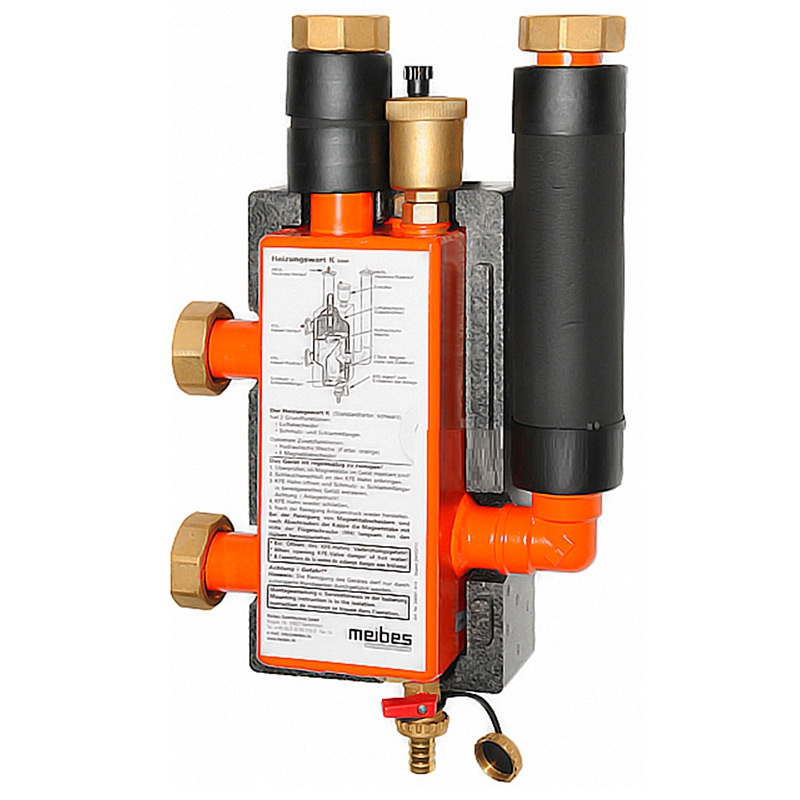

      Гидравлическая стрелка - это устройство, которое устанавливается между циркуляционными контурами источников и потребителей тепла.

      Гидравлическая стрелка гасит скорость теплоносителя, и, таким образом, создает ситуацию, когда циркуляция насосов потребителей тепла не переходит в котловой контур циркуляции тепла, и наоборот. Теплоноситель беспрепятственно переходит из одного контура в другой, просто в гидравлической стрелке его скорость резко падает, и его отбирает тот контур, в котором работает (-ют) насосы.

      Гидравлическая стрелка устанавливается в отопительных установках, которые имеют котлы с мощной самодиагностикой, с высокой теплонапряженостью топки, несколько котлов. Для подбора гидрострелки в котельную установку, необходимо расчитать номинальный оборот теплоносителя. Расчет оборота теплоносителя осуществляется по формуле:

      G = (N x 0,86) / Δt

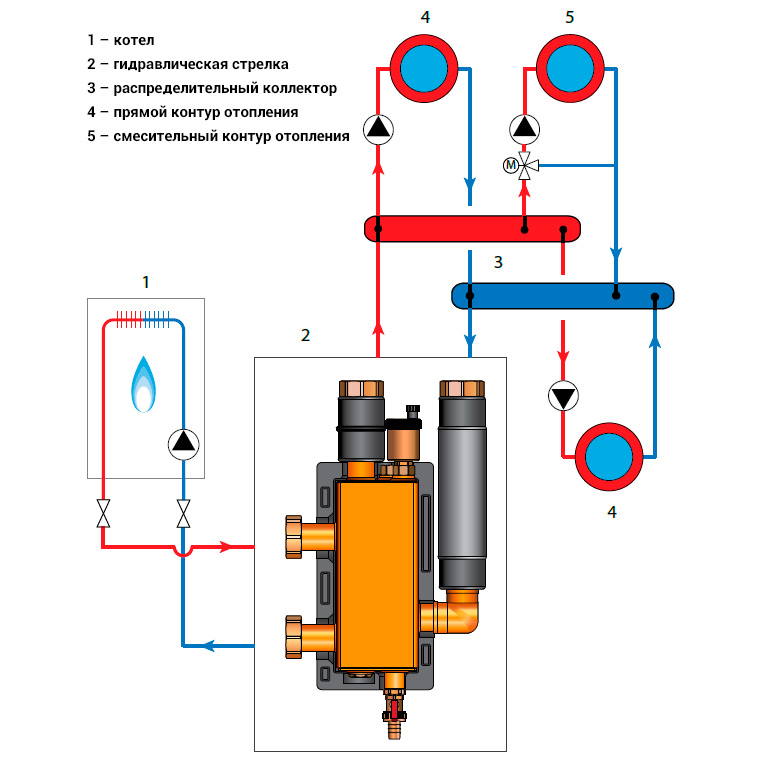

      Схема подключения гидравлической стрелки

      Схема подключения гидравлической стрелки
      (нажать для увеличения)

      G - максимальный часовой расход отопительной воды [м³/ч]
      N - номинальная мощность котельной установки [кВт]
      Δt - температурный перепад между подающей и обратной линиями [°С]

      Пример:
      Мощность котельной установки - 68 кВт.
      Определим максимальный часовой расход:
      G = 68 кВт x 0,86 / 20°С = 2,9 м³/ч

      Используем таблицу подбора гидравлических стрелок Meibes.

      Итак, по нижеприведенному перечню гидрострелок, нам подойдет гидрострелка Meibes MHK 32 с максимальным расходом 3,0 м³/ч.

      Наименование
      Расход теплоносителя, м³/ч

      Максимальная мошность на Δt = 20°С, кВт
      MHK 25
      2,0
      46,0
      MHK 32
      3,0
      70,0
      для V-UK / V-MK
      4,5
      105,0
      HZW 50
      6,0
      135,0
      HZW 80
      12,0
      280,0
      HZW 100
      30,0
      700,0
      HZW 150
      50,0
      1150,0
      HZW 200
      100,0
      2300,0
