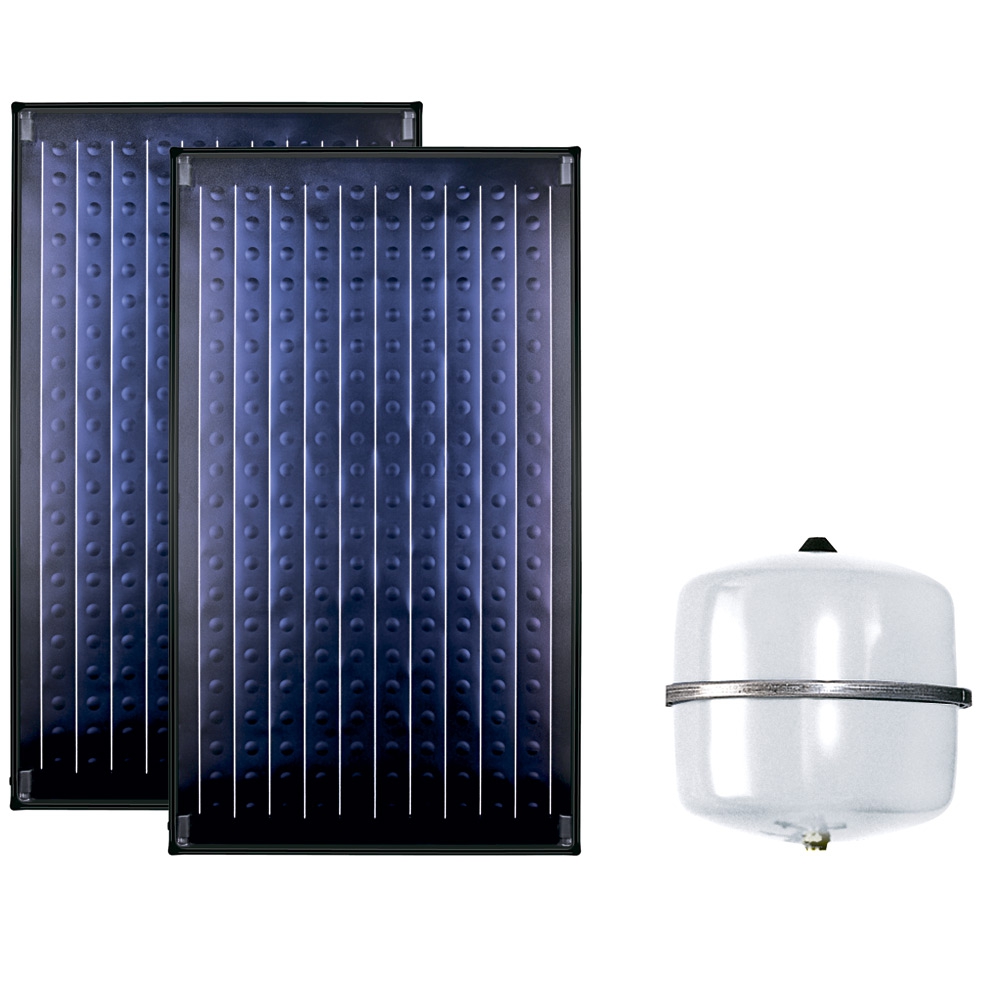

Как подобрать мембранный расширительный бак для гелиосистемы?
Для гелиосистемы расширительный бак подбирается не так, как для системы отопления. Отличие заключается в том, что теплоносителем является не вода, а водный раствор пропиленгликоля, и сосуд должен не только компенсировать температурное расширение теплоносителя, а и вместить в себя теплоноситель из солнечных коллекторов и трубопроводов в случае закипания системы.
Формула для подбора минимального объема расширительного бака для гелиосистемы следующая:
Vрб = ((Vколлекторов + Vтруб + Vзмеевик бака) x 0,085 +
+ Vколлекторов + Vтруб) x (Pv + 1) / (Pv - (0,1 x h + 0,5))
Переменные в этом уравнении расшифровываются следующим образом:
Vрб - искомый объем расширительного бака [л];
Vколлекторов - объем теплоносителя внутри всех солнечных коллекторов [л];
\/труб - объем теплоносителя внутри магистральных трубопроводов [л];
Vзмеевик бака - объем теплоносителя внутри змеевика баканакопителя, или пластинчатого теплообменника [л];
Pv - давление срабатывания предохранительного клапана, в гелиосистемах обычно составляет б бар;
h - статическая высота гелиосистемы [м].
Пример:
Есть небольшая гелиосистема, состоящая из 4-х коллекторов MFK001, соединенных трассой из двухпроводной трубы Ду 16 мм и длиной 15 м с баком ESS-PU 500.
Высота от пола котельной до крыши -12 м. Надо подобрать расширительный бак для этой гелиосистемы.
В одном коллекторе MFK001 помещается 1,7 л теплоносителя. Значит:
Vколлекторов = 4 шт. x 1,7 л = 6,8 л;
В магистральном духпроводном трубопроводе InoFlex из гофротрубы Ду 16 мм и длиной 15 м помещается:
Vтруб = (π x D² / 4) x L
Vтруб = 3,14 x (0,016 м)² / 4 x 15 м x 2 = 0,006 м³ = 6,0 л;
В баке ESS-PU 500 в нижнем солнечном змеевике помещается:
Vзмеевик бака = 11,3 л.
Подставляем все имеющиеся значения в формулу расчета расширительного бака для гелиосистемы:
Vрб = ((6,8 л + 6,0 л + 11,3 л) x 0,085 + 6,8 л + 6,0 л) x (6 бар + 1) / (6 бар - (0,1 x 12 м + 0,5) = 24,2 л
