Как подобрать мембранный расширительный бак для системы отопления?

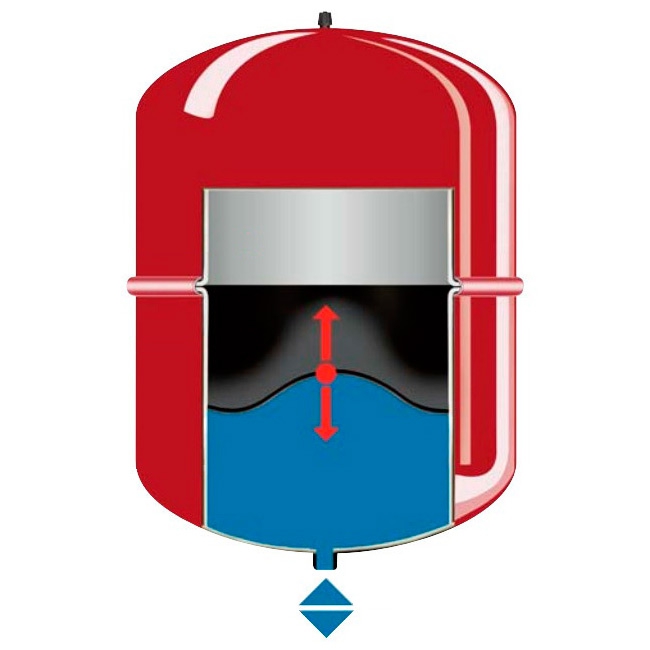

Расширительный сосуд в системе отопления играет важную роль - он поглощает в себя "лишний" объем теплоносителя, который появляется вследствие нагрева и расширения теплоносителя. При охлаждении теплоносителя в системе, расширительный сосуд возвращает ранее принятый теплоноситель в систему. Таким образом он помогает поддерживать стабильность давления системы отопления в разных температурных режимах. Главное, правильно подобрать объем расширительного сосуда относительно объема отопительной системы.
Формула для подбора минимального объема расширительного бака для системы отопления следующая:
Vрб = Vсо х (k/100) x (Pv + 1)/(Pv - Ps)
Переменные в этом уравнении расшифровываются следующим образом:
Vрб - искомый расчетный объем расширительного бака [л];
Vсо, объем системы отопления [л], определяется так:
Vсо = Vкотла + Vтруб + Vбуфера + Vрадиаторов + Vтеплого пола
Коэффициент k - коэффициент расширения воды, является справочной величиной, которая зависит от температуры, до которой может догреваться вода в системе:
Tводы, °С |
10
|
30
|
50
|
70
|
90
|
k |
0,04
|
0,4
|
1,2
|
2,3
|
3,6
|
Pv - давление срабатывания предохранительного клапана, у бытовых водогрейных котлов (до 100 кВт), обычно составляет 3 бара.
Ps - давление в системе отопления, зависит от того, где находится котельная: внизу в подвале, или вверху на крыше (чердаке).
Если котельная находится внизу ( в подвале), то эта величина опре-деляется по следующей формуле:
Ps = (hдома/10) + 1,2 бар
Если котельная находится вверху дома (на чердаке), то:
Ps = 1,2 бар
Ps - это также и давление воздуха, которое необходимо накачать в мембрану расширительного бака, чтобы он смог правильно работать.
Пример:
Объем системы отопления Vсо = 200 л.
Котельная располагается в подвальном помещении, высота дома hдома = 12 м.
Ps = (12,0 м/10) + 1,2 бар = 2,4 бар.
Вода в системе при некоторых режимах может догреваться до 90 °С, поэтому коэффициент расширения жидкости принимаем k = 3,6.
Требуемый объем расширительного бака будет:
Vрб = 200л x (3,6/100) x (З бар + 1)/(З бар -2,4 бар) = 48 л
Если не известен объем системы, расширительный бак подбирается исходя из соотношения:
1 кВт котла = 1 л
(только если в системе нет буферной емкости)
