Как подобрать насос для контура радиаторного отопления?
3 января 2017
Как подобрать насос для контура радиаторного отопления? Данная методика подходит для частных домов площадью до 500 м².
| Насосы Grundfos |
|
25-60
UPS, Alfa2 (L) |
|
25-80
UPS |
| Насосы Wilo |
25/4
Star RS |
25/6, 25/1-6
Star RS, PICO, Yonos |
25/7
Star RS |
25/7, 25/1-7
TOP-S, Stratos |
| Максимальная площадь, м² |
~240
|
~480
|
~600
|
~800
|
| Тепловая мощность, кВт/ч |
~24
|
~48
|
~60
|
~80
|
| Оборот теплоносителя в контуре, л/ч |
~1032
|
~2064
|
~2580
|
~3440
|
| Сопротивление контура, м.в.ст. |
~1,6
|
~2,0
|
~2,2
|
~2,5
|
| Общая длина греющих труб, м.п. |
~16
|
~32
|
~40
|
~53
|
- Мощность среднестатистического радиатора (V22x500x1000) составляет 1500 Вт (или 1,5 кВт) при температурном графике 75/65/20°С.
- Средние удельные теплопотери отапливаемых помещений составляют величину 100 Вт/м² (0,1 кВт/м²) для покрытия теплопотерь здания в период самой холоной пятидневки (-23°С).
- Под отапливаемым помещением подразумевается, что это здание имеет наружные стены толщиной полтора кирпича, плюс 5 см пенополистирола (пенопласта); крыша утеплена минеральной ватой толщиной 100 мм; окна имеют остекление из 2-х камерных стеклопакетов, и процент остекления в площади стены не превышает 15%.
- Фактическая мощность подобраных радиаторов обычно в 1,5 раза превышает величину максимальных теплопотерь.
- Разводка трубопроводов - двухтрубная, лучевая или телескопическая (плинтусная).
- Радиатор имеет термостатический клапан с преднастройкой.
- Балансировочная арматура на стояках отсутствует.

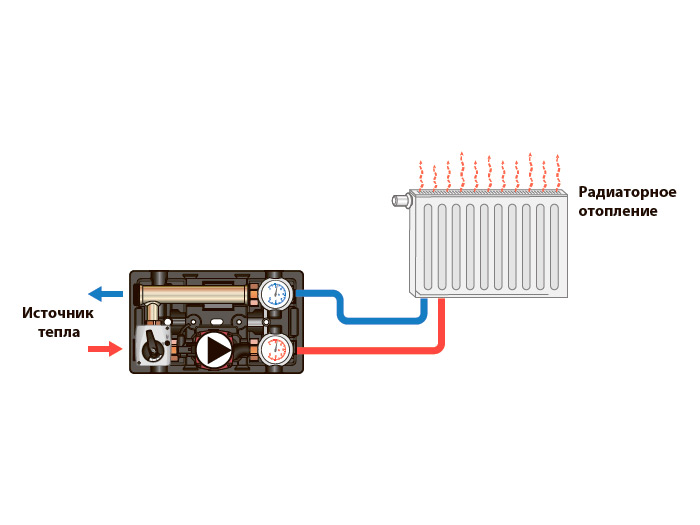

Схема работы радиаторного отопления с насосной группой Meibes
(нажать для увеличения)
Пример №1:
В доме планируется 300 м² отапливать радиаторами.
Значит нужет насос Wilo Star RS 25/6 (или Grundfos Alfa2 25-60).
Пример №2:
В доме установлены 26 радиаторов.
Q = 2б рад. x 1,5 кВт = 39 кВт
Значит нужет насос Wilo Star RS 25/6 (или Grundfos Alfa2 25-60).
Пример №3:
Мощность контура радиаторного отопления составляет 55 кВт.
Значит нужен насос Wilo RS 25/7 (или Grundfos 25-80).
Примечание: данный метод может быть использован только для подбора насосов в группы Meibes D-UK и Meibes D-MK Ду 25/32 мм.
