Как подобрать насос для контура теплого пола?
2 Января 2017

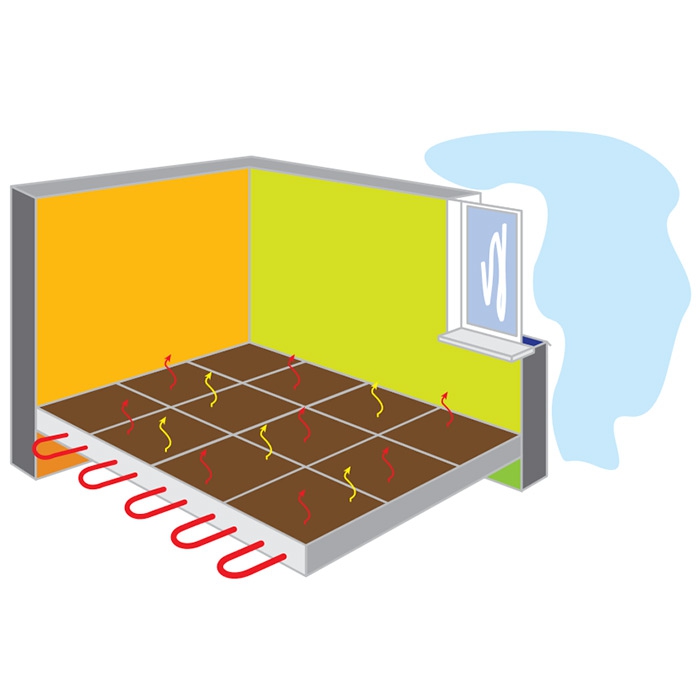

Какая методика подбора насоса для контура теплого пола? Итак, возьмем на себя смелость утверждать, что в 90% случаях монтажа теплого пола, он имеет нижеприведенные характеристики.
Насосы Grundfos |
|
25-60
UPS, Alfa2 (L) |
|
25-80
UPS |
Насосы Wilo |
25/4
Star RS |
25/6, 25/1-6
Star RS, PICO, Yonos |
25/7
Star RS |
25/7, 25/1-7
TOP-S, Stratos |
Максимальная площадь, м² |
~100
|
~160
|
~240
|
~300
|
Тепловая мощность, кВт/ч |
~7,5
|
~12,0
|
~18,0
|
~22,5
|
Оборот теплоносителя в контуре, л/ч |
~640
|
~1032
|
~1548
|
~1935
|
Сопротивление контура, м.в.ст. |
~2,5
|
~2,8
|
~3,0
|
~3,2
|
Общая длина греющих труб, м.п. |
~650
|
~1000
|
~1600
|
~2000
|
-
Условия:
- Труба использована из «сшитого» полипропилена и иметт наружный диаметр Dнар = 16…18 мм, толщина стенки трубы 2 мм.
- Труба уложена с шагом 150 мм. Это самый распространенный шаг укладки трубы. Он обеспечивает умеренный расход трубы и достаточно комфортный уровень прогрева стяжке.
- Среднестатистическая петля имеет длину 75 погонных метров и занимает 12 м² площади в греющей стяжке.
- Греющая стяжка имеет толщину 85-95 мм, вместе с греющими трубами, под собой имеет достаточный слой утеплителя.
- Греющая поверхность теплого пола покрыта керамической плиткой (не паркетом, не мрамором, не накрыта ковром и т.п.).
- Средняя теплоотдача от 1 м² греющей поверхности рассматриваемого теплого пола составляет приблизительно 75 Вт/м².
- Средний температурный график теплого пола 40°C/30°C, а разница между температурами подающей и обратной линиями составляет 8…10°C.
- Средняя температура греющей поверхности теплого пола – 26°C.
- Греющие петли теплого пола подключены к распределительному коллектору с расходомерами и термостатическими клапанами.
- Балансировочная арматура на стояках отсутствует.
Пример № 1:
Есть теплый пол площадью 200 м².
Значит нужен насос Wilo Star RS 25/7.
Пример № 2:
В стяжку теплого пола «закатано» 850 погонных метров трубы Ду 16 мм. Значит приблизительная площадь теплого пола с шагом укладки трубы 150 мм (или 0,15 м) составит: Fтп = 800 м * 0,15 м = 120 м²
Значит подойдет насос Grundfos UPS 25-60.
Пример № 3:
Мощность контура теплового пола 15 кВт. Теплоотдача 1 м² - 75 Вт/м² (или 0,075 кВт/м²). Тогда ориентировочная площадь теплого пола будет: Fтп = 15 кВт/0,075 кВт/м² = 200 м²
Значит нужен насос Wilo RS 25/7.

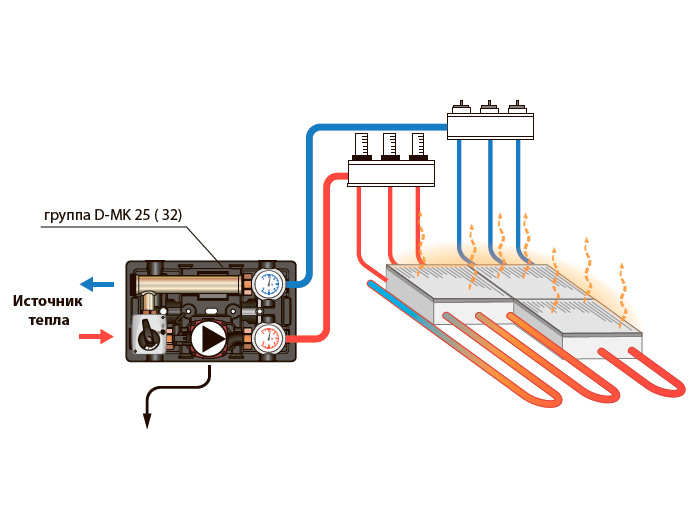

Примечание: данный метод рекомендуется для подбора насосов в насосные группы Meibes D-MK Ду 25/32 мм.
