      Какую нагрузку можно повесить на какое сечение кабеля?

      Какую нагрузку можно повесить на какое сечение кабеля?
      5 Января 2017
      Какая допустимая нагрузка на сечение провода? Как подобрать кабель с необходимым сечением? Определение допустимой максимальной нагрузки на сечение провода, а также подбор кабеля с необходимым сечением являются важными аспектами правильного подключения, качества работы и безопасности отопительного оборудования.

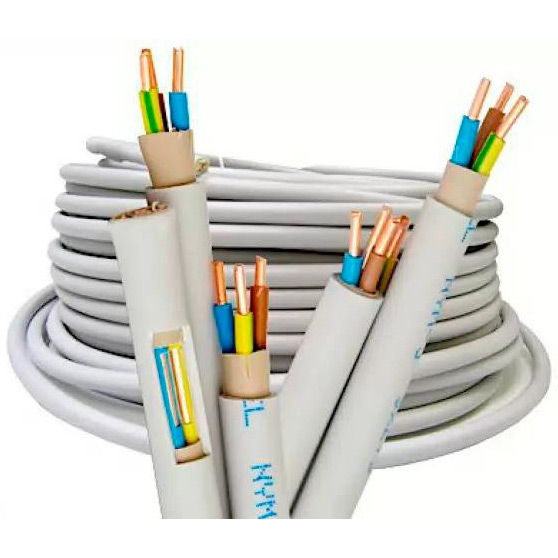

        Для поключения к электрическому прибору напряжения ~220 В, используется 3-х жильный кабель. Сечение жилы считается в квадратных миллиметрах, и может быть из меди или алюминия. Каждая жила имеет отдельное назначение и специальный цвет:
      • коричневая - фаза;
      • синяя - ноль;
      • желто-зеленая - заземление.

      Для быстрого подбора сечения кабеля в зависимости от мощности, приводим следующую таблицу:

      Сечение кабеля, мм²
      Медные жилы, кВт

      Алюминиевые жилы, кВт
      ~220В
      ~380В
      ~220В
      ~380В
      1,5
      3,3
      5,7
      —
      —
      2,0
      4,1
      7,2
      3,0
      5,3
      2,5
      4,6
      7,9
      3,5
      6,0
      4,0
      5,9
      10,0
      4,6
      7,9
      6,0
      7,4
      12,0
      5,7
      9,8
      10,0
      11,0
      19,0
      8,3
      14,0
      16,0
      17,0
      30,0
      12,0
      20,0

      Примечание:
      Данная таблица подходит для кабелей с резиновой и пластмассовой изоляцией типа ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. В любом случае для точного и правильного выбора кабельной продукции необходимо свериться с ПУЭ.
