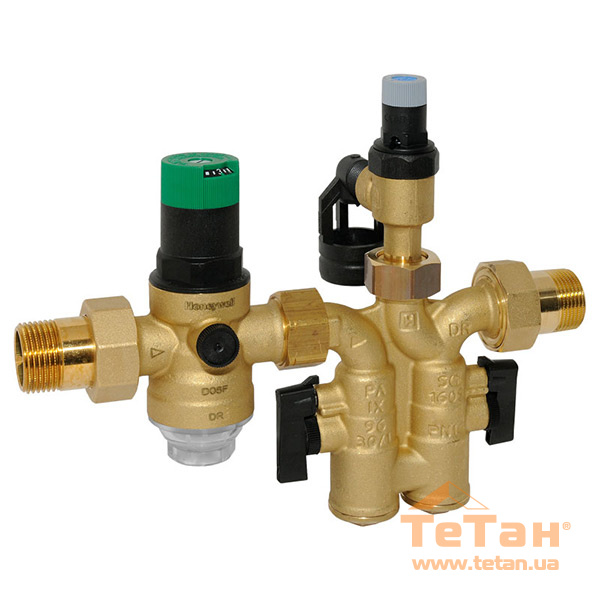

Группа безопасности бака-водонагревателя Honeywell SG160SD с клапаном понижения давления

Группы безопасности Honeywell SG160SD с клапаном понижения давления применяются для защиты герметичных баков-водонагревателей. Это компактное устройство, объединяющее в себе все необходимые предохранительные устройства, такие как обратный клапан, запорный клапан, контрольную точку, предохранительный клапан мембранного типа и клапан понижения давления. Автоматическое открытие и закрытие предохранительного клапана обеспечивает защиту находящихся ниже по потоку водонагревательных устройств. Обратный клапан предотвращает противодавление, противоток и обратный сифонный дренаж загрязненной воды. Дополнительно, сбалансированное седло на входном канале клапана понижения давления, установленного для поддержания входного давления на заданном для системы уровне.

Конструкция Honeywell SG160SD

• Корпус с поверочными клапанами G1/4" на обоих сторонах
• Соединения
• Запорный клапан
• Клапан понижения давления в сборке с сетчатым фильтром с ячейкой 0,16 мм и прозрачным корпусом
• Сменный обратный клапан
• Сменная вставка предохранительного клапана
• Спускной переходник
• Соединение для расширительного бака

Принцип работы Honeywell SG160SD

Группы безопасности бойлера Honeywell SG160SD совмещают в одном устройстве клапан понижения давления, обратный клапан, запорный клапан, проверочные точки и предохранительный клапан мембранного типа. Поток сначала проходит через клапан понижения давления, функционирующий по принципу уравновешивания усилий мембраны и настроечной пружины. Давление на входном канале не оказывает влияние на открытие или закрытие клапана, таким образом колебания на входе не влияют на давление на выходе. Обратный клапан снабжен подвижным диском, который при появлении потока под его воздействием перемещается против усилия пружины. Расположенный за обратным клапаном предохранительный клапан является клапаном прямого действия, в котором диск под действием давления системы перемещается против закрывающей его пружины. Запорный клапан позволяет провести проверку и обслуживание обратного клапана.

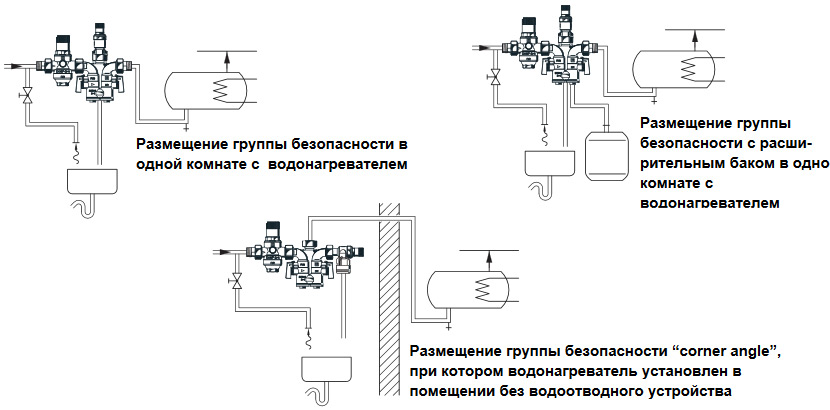

Пример установки Honeywell SG160SD

Материалы Honeywell SG160S

• Устойчивый к дизинфицированию латунный корпус
• Латунные соединения
• Корпус клапана понижения давления из высококачественных синтетических материалов, сетка фильтра из нержавеющей стали
• Запорный клапан, проверочные клапана, вставка предохранительного клапана, обратный клапан и спускной переходник выполнены из высококачественных синтетических материаллов
• Мембрана из усиленного волокном NBR
• Уплотнения из NBR

Вы можете заказать и купить группу безопасности Honeywell SG160SD с клапаном понижения давления обратившись по телефону ✆ (044)362-33-00.
