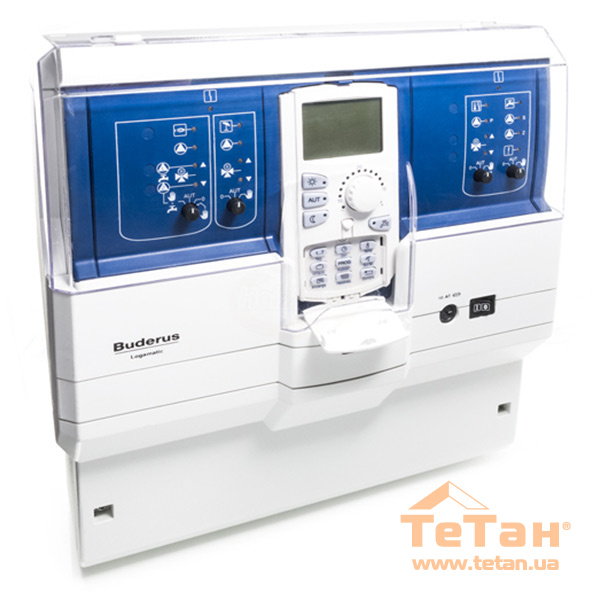

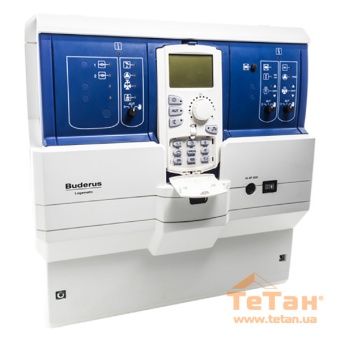

Системы управления для настенных котлов Buderus Logamatic 4121/4122

Благодаря Buderus Logamatic 4121 и 4122 установить функции температуры горячей воды или автоматический режим отопления, функции дневной и ночной температуры в помещении теперь можно просто, быстро и доступно.

Buderus Logamatic 4121 – самостоятельное регулирование отопительного контура

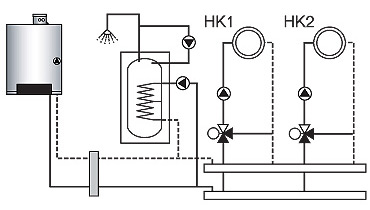

Схема применения Buderus Logamatic 4121

Модульная цифровая система управления Buderus Logamatic 4121 предназначена для настенных котлов с универсальными автоматами горения UBA1.5, котлов с EMS и МС10. Является автоматикой для отопительных котлов, которая регламентирует свою работу согласно внешней температуры, потребностями для теплоснабжения здания, а также каскада котлов до 8 теплогенераторов. Состоит из основного модуля (СМ431) и дополнительного (ZM424). Система управления отоплением Logamatic 4121, допускает расширение комплектации функциональными модулями, модулем солнечного коллектора и модулями выполняющими специальные задачи. Кроме этого, представленная автоматика для отопления способна выполнять высокотехнологичные функции: вычисление отопительной кривой, оптимизация и адаптация, распознавание комплектации, режим зима/лето, архивация данных. Большие преимущества данной автоматики для котла в том, что она не создает радиопомех, подлежит утилизации и имеет датчики гидравлической стрелки и наружной температуры.

При управлении одним отопительным контуром с исполнительным органом возможно: дистанционное управление котлом, управление через канал таймера, индикация светодиодами, переключение ручного режима в автоматический.

При управлении одним отопительным контуром с отсутствием исполнительного органа возможно: дистанционное управление, управление по каналу таймера контуром с загрузочным насосом.

Наличие внешнего входа для дезинфекции и одноразового прогрева воды, неисправности насоса. Возможность переключения ручного режима в автоматический. В качестве альтернативы, можно выполнять управление одним отопительным контуром с НК1 исполнительным органом, выполняющего функции как НК2. Купить cистему управления Buderus 4121 Вы можете обратившись в нашу компанию по телефону отдела продаж ✆ (044)362-33-00.

Пульт управления МЕС 2 обеспечивает управление котлом, имеет возможность радиоуправления и стационарный датчик комнатной температуры. Также применены: модуль блока питания NM482, шина ВМ492. Панель управления и функциональные модули имеют разъем для внешних пультов управления и маркированные штекеры.

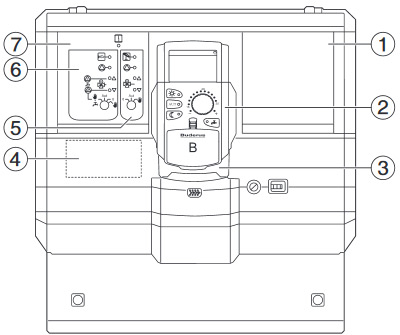

1. Гнездо 2 для другого модуля
2. Пульт управления MEC2
3. Модуль CM431
4. Гнездо А для модуля FM455 KSE1
5. Контур 2 – со смесителем
6. Контур 1 – со смесителем. Альтернатива: контур отопления 1 без смесителя + горячая вода и циркуляция
7. Гнездо 1 для модуля ZM424, который состоит из п. 4, 5, 6

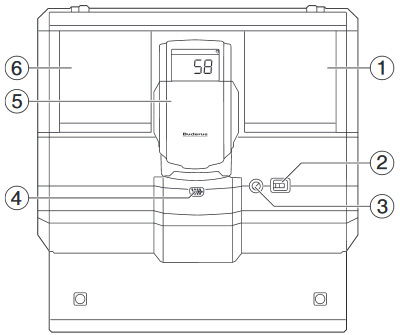

1. Гнездо 2
2. Рабочий выключатель
3. Предохранитель 10 AT
4. Подключение для внешнего обслуживания приборов и для MEC2
5. Дисплей котла ZM435
6. Ггнездо 1

Buderus Logamatic 4122 – расширение функций системы управления

В базовую комплектацию Buderus Logamatic 4122, которая регулирует каскад настенных котлов входит плата с контролером Master и пульт МЕС2. Добавление единичного модуля определяет деятельность всей системы управления. К системе управления отоплением Logamatic 4122, применимо расширение функциональными модулями, модулем солнечного коллектора, интерфейсом EIB, а также модулями выполняющими специальные задачи. Данная автоматика для отопления способна решать высокотехнологичные задачи: вычисление отопительной кривой, оптимизация и адаптация, распознавание комплектации, режим зима/лето, архивация данных.

Данная система автоматики разработана для управления отопительными системами и контурами горячего водоснабжения.

Возможная комплектация включает в себя функциональные модули, систему дистанционного контроля, ПО, промаркированные разноцветные клеммы соответствующие ПО.

Функциональным элементом Logamatic 4122, является модуль контролер СМ413, который в зависимости от задачи по работе с одним контуром, или с каскадом котлов – выполняет свои функции. Микропроцессорное исполнение позволяет выполнять регулирование отопительного оборудования по наружной температуре.

Комплектация Buderus Logamatic 4121/4122

• Основная плата с контроллером Master и центральным модулем
• Пульт управления MEC2
• Переключатель для ручного режима (Logamatic 4121)

Для правильного подбора системы управления настенного котла и сопутствующих модулей расширения по выполнению поставленных задач, следует обратиться к специалистам компании ТЕТАН.

Установка, монтаж, сервис, доставка Logamatic 4121/4122

Компания ТЕТАН производит сервис, пусконаладку и монтаж систем управления настенными котлами Logamatic 4121/4122, а также установку оборудования для отопления дома, коттеджа в Киеве, Киевской области и других городах Украины.

Купить автоматику Buderus Logamatic 4121, 4122 по доступной цене Вы можете связавшись с нашим call-центром по телефону ✆ (044)362-33-00, а также посредством заказа через сайт.
